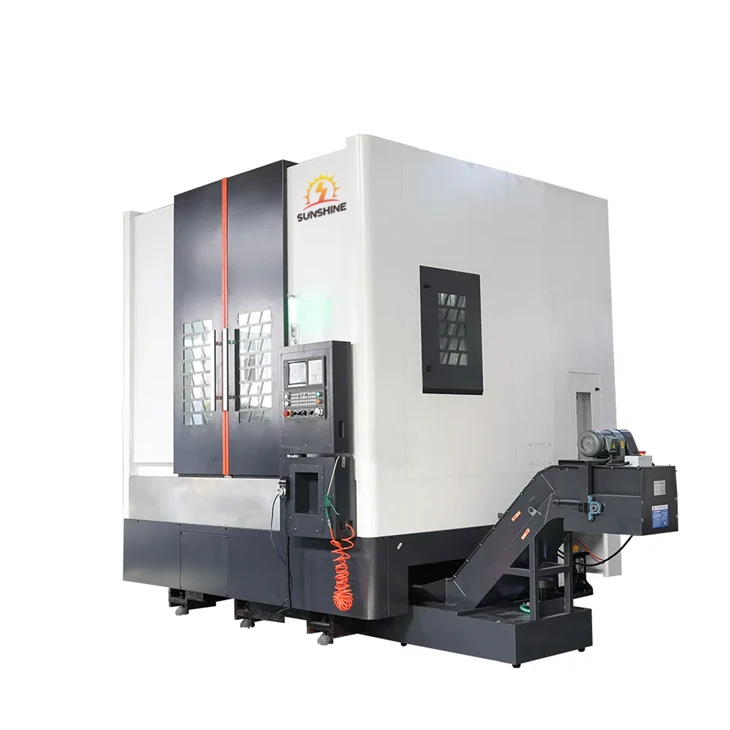

Ekonomik CNC Dikey Torna
Ekonomik CNC dikey torna
Dikey torna ve sıradan bir torna arasındaki fark, ana şaftının dikey olmasıdır, bu da sıradan bir tornayı dik dikmeye eşdeğerdir. Çalışma masası yatay konumda olduğundan, büyük çaplı ve kısa uzunlukta ağır parçaların işlenmesi için uygundur. Dikey torna, iç ve dış silindirleri, konik yüzeyleri, uç düzlemleri, olukları, pahları vb. işleyebilir ve iş parçası sıkıştırma ve düzeltme işlemleri için daha uygundur.
| 详细介绍 | |||||||
| 品牌 | 建哈 | 产地 | 中国 | ||||
| 型号 | VTC60 | 最大车削高度 | 600mm | ||||
| 最大回转直径 | 650mm | 最大车削直径 | 600mm | ||||
| 主轴转速 | 100-1000rpm | 主轴电机功率 | 18,5Kw | ||||
| 主轴外径 | 160mm | ||||||
| X轴 | 650mm | Z轴 | 830mm | ||||
| 卡盘型号 | 液压卡盘 | ||||||
| 刀塔工位 | 四工位/八工位 | ||||||
| X轴滚动直线导轨 | 2根,宽45mm | ||||||
| Z轴滚动直线导轨 | 2根,宽55mm | ||||||
| CNC系统 | 选配 | ||||||
| 冷却马达 | 450w | ||||||
| 泵浦出水量 | 30L | ||||||
| 定位精度 | ±0.01mm | ||||||
| 最小定位单位 | 0.001mm | ||||||
| 重复定位精度 | ±0.005mm | ||||||
| 外形尺寸 | 1710×2050×2910mm | ||||||
| 毛重(kg) | 7500 | ||||||
1. Takım tezgahı mekanik, elektrik ve hidrolik üçlüsüni benimser ve düzen ergonomiye göre tasarlanmıştır. Kompakt yapıya, tasarruf alanına, basit çalışma ve rahat bakıma sahiptir.
2. Takım tezgahı entegre bir kutu yapısına sahiptir ve taban, pürüzsüz talaş kaldırma ve makul kesme alanı ile entegre bir yüksek sertlikte dökme demir yapıdır.
Dikdörtgen kesit kolonu, iyi sertlik, ağır kesme direnci, iyi hassas tutma;
3. Hem X hem de Z eksenleri yüksek hassasiyetli, yüksek yük kapasitesi ve yüksek güvenilirlik Tayvan Shangyin lineer haddeleme kılavuzlarını benimser. Takım tezgahının ilerleme hızı ve konumlandırma doğruluğu daha yüksektir. Çapraz ram yapısı benimsenmiştir ve Z ekseni hareketi otomatik Denge cihazı ile donatılmıştır
4. Takım tezgahının X ve Z hareketi, doğrudan bağlanmak için Tayvan Shangyin vidalı mil çifti ve AC servo motoru benimser ve vidalı rulman, yüksek iletim hassasiyetini sağlamak için açısal temas rulmanını benimser.
