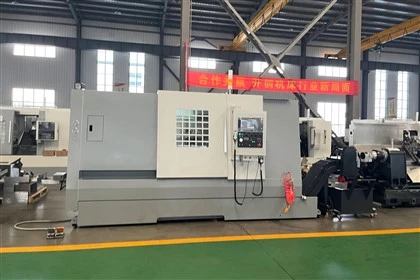

Metal İş Parçası Tornalama İçin CNC Eğimli Yatak Torna Tezgahı

Metal iş parçalarına yönelik bu CNC eğimli yataklı torna tezgahının standart takım tutucusu, Tayvan- yapımı bir servo takım tutucusu kullanır. Takım tareti servo-tahriklidir ve sessiz çalışma, yüksek hız, yüksek tork ve hızlı takım değişimi sunar. Takım taretinin iç mekanizması bir kam aralıklı mekanizması kullanır ve kilitleme silindiri hassas bir içbükey-dışbükey diş konumlayıcıyla birlikte çalışarak takım değiştirme konumlandırmasında yüksek doğruluk sağlar. Hem ileri hem de geri takım değişikliklerini gerçekleştirebilir ve ağır kesme işlemlerine dayanabilir.

Metal iş parçalarına yönelik CNC eğimli yataklı torna tezgahının punta kısmı, eyer tarafından kayar kılavuz boyunca bir bütün olarak hareket ettirilir. İstenilen konuma ulaşıldıktan sonra eksantrik mili manuel olarak kilitlenir. Merkez, punta gövdesinin merkez manşonuna monte edilir ve merkez, bir hidrolik silindir tarafından tahrik edilen manşonun hareketi ile sıkılır ve gevşetilir.

Metal iş parçasının tornalanması için CNC eğimli yataklı torna tezgahının hidrolik sistemi, değişken deplasmanlı kanatlı bir pompa kullanır. Hidrolik yağ deposu makine yatağının arka kısmında yer almakta olup dış ortamdan korunmakta ve izole edilmektedir. Tüm hidrolik devrelerde istiflenmiş bir valf montaj düzeni kullanılır, bu da kompakt ve-kurulumu-kolay bir yapı sağlar.

Metal iş parçalarına yönelik CNC eğimli yataklı torna tezgahı standart olarak bir talaş toplama kutusuyla birlikte gelir. İşlenen iş parçasının malzemesine bağlı olarak isteğe bağlı olarak bir talaş konveyörü seçilebilir. Mevcut talaş konveyörlerinin türleri zincir plakalı tip, kazıyıcı tip veya manyetik kazıyıcı tiptir. Zincir plaka tipi talaş konveyörü, çeşitli türdeki sarmal, kümelenmiş ve blok- şekilli talaşların toplanması ve taşınması için uygundur; kazıyıcı tip talaş konveyörü bakır, alüminyum, dökme demir vb. talaşların taşınması için uygundur; Manyetik sıyırıcı tipi talaş konveyörü esas olarak ıslak işlemede 150 mm'den kısa dökme demir talaşlarının taşınması için kullanılır. Talaş konveyörlerinin tamamı otomatiktir ve başlatma ve durdurmaları M komutları ile kontrol edilebilir.
